3. Понятие о топографических планах и картах.

3.1. Карта. План. Профиль.

Конечным результатом топографо-геодезических работ являются чертежи земной поверхности, числовые данные для составления цифровых моделей местности и др. материал, представленный в упорядоченном виде. Чертежи могут быть составлены на бумажной основе, представлены в электронной форме или в виде компьютерной базы данных. Традиционными формами чертежей являются: карта, план, профиль.

При изображении на бумаге, т.е. на плоскости всей земной поверхности или значительных её участков невозможно избежать искажений изображения вследствие кривизны изображаемой поверхности, поскольку  при любом способе проектирования на плоскость  возникают искажения в длинах линий и углах между ними.

Уменьшенное искаженное за счёт влияния кривизны Земли, плоское  изображение всей земной поверхности или значительной её части, построенное по определённым математическим законам, называется картой.

В зависимости от назначения карты при её создании выбирается определённая картографическая проекция, т.е. математический закон проектирования местности на плоскость.

Ортогональную проекцию небольших участков местности (до 20×20 км) на уровенную поверхность можно считать плоской, пренебрегая кривизной Земли. Уменьшенное изображение такой проекции на бумаге будет без искажений, вызванных кривизной Земли, и подобным участку местности.

Таким образом, уменьшенное, подобное изображение на плоскости горизонтального проложения сравнительно небольшого участка земной поверхности называется планом.

Наглядным изображением неровностей земной поверхности является профиль, т.е. уменьшенное изображение её вертикального разреза  по выбранной линии.

На планах и картах могут изображаться ситуация и рельеф, либо только ситуация  (от франц. Situation - местоположение).

Совокупность изображений на плане местных предметов естественного и искуственного  происхождения (река, лес, кустарник, земельный участок, здание, улица и др.), называется ситуацией местности.

Совокупность неровностей земной поверхности естественного происхождения называется рельефом местности.

Принято считать, что план можно составлять на террито­рию, не превышающую площади круга радиусом 10 км.

Если на плане изображены только границы объектов ме­стности, его называют контурным (рис. 3.1, а). Если, кроме контуров, на план нанесен и рельеф, такой план называют топографическим (рис.3.1,б).

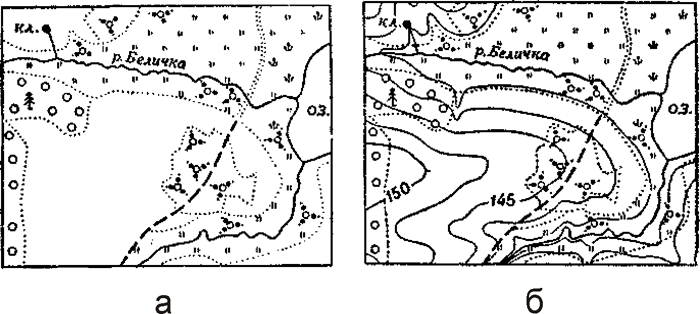

               Рис.3.1. Контурный  (а) и топографический (б) планы.

 Картой называют чертёж, на котором может быть изображена поверхность всей Земли или любой её части в обобщенном и уменьшенном виде.

 Карты  могут иметь различное назначение: сельскохозяйственные, кадастровые, экономические, политические и т.д. - это так называемые  тематические или специальные карты, на них показывают контуры ситуации  и  специальную нагрузку.  Карты на которых, кроме контуров ситуации, изображен рельеф земной  поверхности, называют общегеографическими.  Общегеографическая основа карты является каркасом для построения тематических карт.

 При  любых измерениях по планам и картам следует помнить, что масштаб плана во всех его точках одинаковый, а масштаб во всех точках карты, как правило,  различен.
