3. Понятие о топографических планах и картах.
3.2.Масштабы. Точность масштаба.
3.2.1. Понятие о масштабах плана и карты.
При составлении планов, карт, профилей результаты измерения линий на местности уменьшают в несколько сотен или тысяч раз.
Степень уменьшения горизонтальных проложений линий местности при изображении их на плане называется масштабом.
Под масштабом карты в общем случае понимается отношение длины линии на карте к её длине на поверхности относимости. В зависимости от картографической проекции изображения на карте в разных местах имеют различные по величине искажения, поэтому масштаб карты неодинаков. Для карт, составленных в мелком масштабе , обычно подписывается средний масштаб.
Масштаб, выраженный числом в виде простой дроби называется численным. У него числитель равен единице, а знаменатель круглое число, например, 1/500, 1/1000 или 1:500, 1:1000. Масштаб 1:500 показывает, что горизонтальное проложение линии местности уменьшено на плане в 500 раз и одной единице длины на плане, карте или профиле соответствует на местности 500 таких единиц, т.е. одному сантиметру на плане, карте или профиле соответствует 500 см или 5 м на местности.
Численный масштаб подписывают на планах, картах или профилях в их нижней части, сопровождая пояснительной надписью, например, «в 1 сантиметре 5 м», так как длины линий местности удобно выражать в метрах. Чтобы определить количество метров на местности в одном сантиметре плана (карты), надо у знаменателя численного масштаба отбросить два последних нуля, например, 1 см плана масштаба 1:2000 соответствует 20м на местности.
Чтобы на плане (карте) показать больше подробностей, их надо составлять в более крупном масштабе. Чем меньше знаменатель численного масштаба, тем масштаб крупнее, а масштаб с большим знаменателем считается мелким. К крупным масштабам относят: 1 : 500, 1 : 1000, 1 : 2000, 1 : 5000; к средним - 1:10 000, 1:25 000, 1:50 000; к мелким - 1 : 100 000, 1 : 200 000, 1 : 500 000, 1 : 1 000 000 и мельче.
Планы и карты в России создаются в принятых масштабах, образующих строго определенную систему, называемую масштабным рядом. Масштабный ряд установлен с таким расчетом, чтобы он удовлетворял всем условиям потребителей и имелась возможность легко переходить от одного масштаба к другому.
Зная численный масштаб, легко длины линий местности переводить в длины линий на плане (карте) и наоборот. Такой перевод сопряжен с вычислениями, поэтому, чтобы не производить таких вычислений, пользуются шкалой (номограммой) графически построенной. Такая шкала называется линейным масштабом (рис. 3.2).
Рис. 3.2. Численный и линейный масштабы.
Линейный масштаб представляет собой график в виде отрезка прямой горизонтальной линии, на которой последовательно отложены равные отрезки, называемые основанием масштаба. Основание масштаба соответствует целому числу десятков или сотен метров на местности. Для повышения точности измерений крайнее левое основание делится на более мелкие отрезки. Началом счета является нуль (0) - общая точка первого и второго основания масштаба. Остальные отрезки подписывают в соответствии с величиной численного масштаба. Если основание масштаба равно 2 см, то такой линейный масштаб называется нормальным. На рис. 3.1 нормальный линейный масштаб построен для численного 1 : 10000 (в 1 см - 100 м, а в 2 см - 200 м).
Измерения по линейному масштабу обычно производят циркулем - измерителем (рис.3.3), который перед работой должен быть хорошо отрегулирован. При измерении циркуль следует держать одной рукой, наклоняя его несколько от себя так, чтобы хорошо были видны одновременно оба острия иголок.

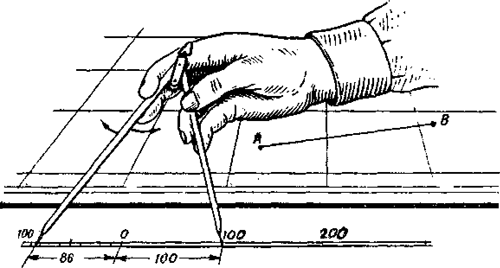

Рис. 3.3. Определение расстояний по линейному масштабу.
При измерении расстояний раствор циркуля устанавливают по точкам А и В на плане, а затем прикладывают циркуль к линейному масштабу так, чтобы его левая ножка пришлась слева от нуля, а правая стояла точно на одном из делений вправо от нуля. Определяемое расстояние будет равно сумме отсчетов по обоим концам иголок циркуля, т.е. 100+86 = 186м. При этом десятые доли мелких делений определяются «на глаз» .
При выполнении картометрических работ на планах (картах) основными элементами графического построения являются точки-наколы иглы циркуля и линии. Накол представляет собой кружок очень малого диаметра. Физиологическое свойство человеческого глаза таково, что при рассматривании с расстояния 25-30 см двух рядом расположенных точек (наколов) они сливаются в одну, если расстояние между ними меньше 0,1 мм (по исследованиям кафедры геодезии ГУЗа - 0,08 мм). Это связано с критическим углом зрения человека, равным 1¢. Величина 0,1 мм принята за предельную графическую точность измерения по карте, т.е. является такой минимальной величиной, которую можно видеть невооруженным глазом и ощущать при измерениях циркулем.
При выполнении съемочных работ мерой точности работы наряду с величиной 0,1 мм является соответствующее этой величине расстояние на местности, называемое предельной точностью масштаба. Это та максимальная точность, с которой может быть определено расстояние по данному плану (карте). При этом следует учитывать, что вследствие накопления неизбежных погрешностей в технологическом процессе изготовления плана (карты) практическая точность результата измерения расстояний по планам (картам) значительно грубее предельной графической точности и может достигать 1мм.
Предельную точность масштаба легко рассчитать, разделив знаменатель численного масштаба на 10 000. Например, точность масштаба 1:5 000 равна 0,5м. Знать величину точности масштаба необходимо при выборе масштаба съемки и при определении, какие объекты местности не следует снимать, так как они не изобразятся в данном масштабе.
Например, земельный участок размером 10x10 м на картах масштабов 1 : 50 000, 1 : 100 000 и 1 : 200 000 изобразятся в виде точки, а при масштабах плана (карты) 1 : 5000, 1 : 10 000, 1 : 25 000, будет иметь размеры соответственно 2,0x2,0 мм, 1,0x1,0мм, 0,4x0,4мм, т.е. чем больше знаменатель численного масштаба, тем детальность плана меньше и, наоборот, чем меньше знаменатель численного масштаба, тем детальность больше.
3.2.2. Построение поперечного масштаба, его точность. Измерение длин линий на плане.
Для повышения точности измерения расстояний на плане (карте), чтобы не измерять величину отрезка «на глаз», используют шкалу поперечного масштаба, которую можно построить следующим образом.

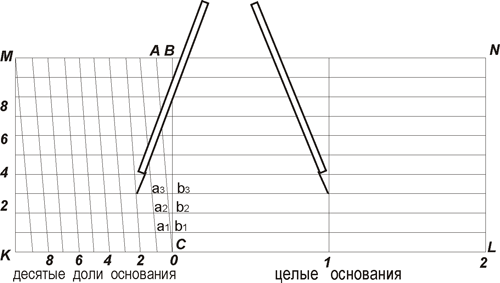

Рис. 3.4. Нормальный поперечный масштаб.
На горизонтальной прямой КL (рис. 3.4) откладывают несколько раз основание масштаба, равное 2 см. Через полученные точки проводят линии, перпендикулярные к КL. Первое основание КС делят на десять равных частей. Крайние перпендикуляры КМ и LN делят на десять равных частей и через деления на перпендикулярах проводят линии, параллельные основанию КL. Отрезок МВ также делят на 10 равных частей. При этом C соединяют с точкой А, а остальные наклонные линии, называемые трансверсалями, проводятся параллельно. В результате графических построений получают, так называемый, поперечный масштаб. Отрезок а1 b1 называется наименьшим делением поперечного масштаба.
Если число делений основания масштаба n, число делений на перпендикуляре m, то наименьшее деление поперечного масштаба а1 b1 будет равно:
а1 b1 = КС/nm . (3.1)
Пример. Если КС = 2 см, n = 10, m = 10, то а1 b1 =2 см/10х10 = 0.02см,
что при масштабе 1:10 000 соответствует 2 м, а2 b2 - 4 м и т.д., АB - 20 м.
Так как основание поперечного масштаба выбирают равным 2 см, то практически значение всех его делений в метрах можно рассчитать для любого численного масштаба.
Поперечный масштаб обычно гравируется на специальных металлических линейках, называемых масштабными, а также на геодезическом транспортире.
На таких масштабных линейках обычно указываются порядковые номера малых и больших делений, поэтому для каждого конкретного масштаба плана необходимо предварительно определить какому значению в метрах соответствует наименьшее деление масштаба и другие деления.
Поперечным масштабом пользуются следующим образом. Пусть требуется отложить на плане (карте) масштаба 1:10000 линию длиной 246 м (рис. 3.3). При основании масштаба, равном 2 см, одно деление справа от нуля будет соответствовать 200 м, слева - 20 м. Наименьшее деление согласно формуле (3.1) - 2 м. Ставят правую ножку измерителя на деление с отметкой 200 (порядковый номер 1), а вторую ножку - влево от нуля на второе деление (т.к. одно деление соответствует 20 м), что будет соответствовать 240 м. Затем переставив измеритель вверх так, чтобы левая ножка измерителя шла по наклонной линии (трансверсали), а правая - по вертикальной до третьей горизонтальной линии, на которой имеется отрезок а3в3 соответствующий 6м и получают общую длину линии 246 м. Полученным раствором измерителя откладывают расстояние на плане (карте).
Для определения длины линии на плане, берут соответствующий раствор измерителя и прикладывают к поперечному масштабу так, чтобы правая его ножка совпала с делением справа от нуля, а вторая - находилась в пределах левого от нуля основания. Затем подсчитывают число метров. Если левая ножка измерителя не совпадает с делением на основании, то раствор измерителя передвигают вверх до совпадения её с трансверсалью, при этом обе ножки должны лежать на одной горизонтальной линии. После этого отсчитывают длину горизонтального проложения линии местности. Если длина линии превышает длину шкалы поперечного масштаба, то её измеряют или откладывают по частям.
С помощью нормального поперечного масштаба можно откладывать и измерять расстояния с точностью до 0,2 мм, что соответствует одной сотой основания. Если же положение ножек циркуля между горизонтальными линиями шкалы оценивать на глаз, то можно отсчитывать расстояния с точностью до 0,1мм.
