4. Задачи, решаемые по планам (картам) при изучении местности.

4.4. Построение профиля местности по данным топографического плана.

Пусть требуется построить профиль по линии АВ (рис. 4.4) на топографическом плане. На листе бумаги проводим произвольную прямую аb и на ней в заданном горизонтальном масштабе откладываем горизонтальные проекции расстояний между точками (I, II, III, ..., VII), разместившиеся на пересечениях горизонталей плана с данной

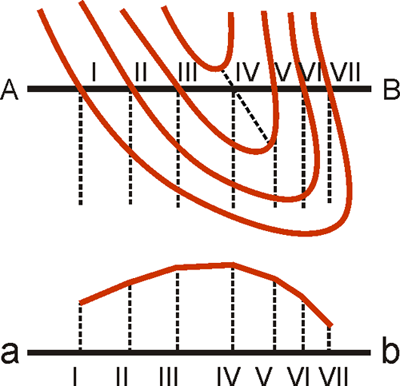

Рис.4.4.Построение профиля.

прямой АВ. Высоты этих точек известны и равны высотам соответствующих горизонталей или вычислены по известным значениям заложения и уклона. Высоты каждой характерной точки рельефа откладывают на перпендикулярах к прямой аb в выбранном масштабе. Чтобы выразить профиль местности более рельефно, высоты точек откладывают в масштабе в десять раз крупнее горизонтального масштаба профиля. Соединив вершины перпендикуляров прямыми линиями, получают требуемый профиль.
