4. Задачи, решаемые по планам (картам) при изучении местности.

4.7. Определение границ водосборной площади.

Водосборной площадью называется территория, с которой вода атмосферных осадков стекает к данному пункту водосбора. На рис. 4.7 обозначена плотина АВ  на горизонтали с высотой 185 м с зеркалом воды (обозначено штриховкой). Требуется показать на плане границу площади, с которой вода атмосфер6ных осадков стекает к плотине.

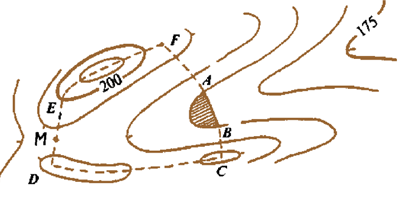

Рис. 4.7.Определение границ водосборной площади.

Граница водосборной площади показана пунктиром, которая проходит по водораздельным линиям СDМЕF. Для этого сначала в верховье лощины находят середину седловины  М  и вершины холмов, примыкающих к ней. От водоразделов к плотине граница проходит перпендикулярно горизонталям.

Величина  водосборной площади может быть определена на плане графически или механически (планиметром).
