4. Задачи, решаемые по планам (картам) при изучении местности.

4.9. Определение  углов  ориентирования линий.

Дирекционный угол  направления линии на плане определяют при помощи геодезического транспортира (рис.4.10).

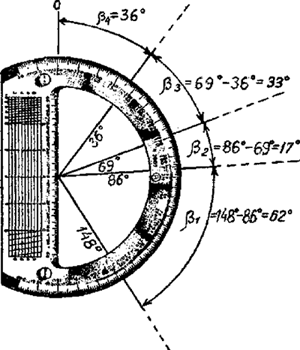

Рис. 4.10. Схема измерения угла и направлений геодезическим транспортиром.

 В этом случае нулевой диаметр транспортира совмещают с вертикальной стороной километровой сетки, делают отсчет от её северного направления по ходу часовой стрелки до данного направления и получают дирекционный угол.

Более точные значения дирекционного угла направления и горизонтального проложения  линии можно получить из решения обратной геодезической задачи по координатам концов линии, определенным графически  на плане.

Для определения истинного  и магнитного  азимутов линии пользуются углом сближения меридианов  γ = +2 º32'  (углом между осевым меридианом зоны и средним меридианом данного листа карты) и склонением магнитной стрелки δ = - 6º 30'. Эти данные находятся ниже южной рамки листа плана (карты) (рис.4.8, б).
