4. Задачи, решаемые по планам (картам) при изучении местности.

4.14. Правила работы планиметром.

Наиболее благоприятные условия для обвода площади планиметром будут в случае, когда план (карта) располагаются на горизонтальной ровной поверхности стола.

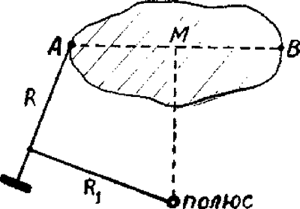

Обводный индекс следует поместить для начала обвода в конце примерной линии симметрии АВ данного контура (рис.4.15), а полюс - на перпендикуляре,   восстановленном  из  середины М этой линии  и   притом   так, чтобы  рычаги R и R1 образовали между собой прямой угол. Тогда при прохождении  обводного шпиля   в верхней половине фигуры угол между рычагами  все  время будет тупой, а  при  прохождении в нижней половине - все время острый, благодаря чему погрешности  будут более или менее компенсироваться.

Перед окончательной установкой полюса следует сделать примерный быстрый обвод всего контура, чтобы убедиться, что при обводе не образуется слишком острых (менее 30º) и тупых (более 150º) углов между рычагами планиметра и что ролик все время вращается свободно и не сходит с бумаги. Обвод должен производиться равномерно, не быстро, но и не слишком медленно, причем глаз должен быть расположен по направлению движения индекса (впереди или сзади него), что необходимо для удержания индекса на контуре.

Рис. 4.15. Установка планиметра для обвода.

Рукоятку (поводок) обводного устройства  следует держать свободно, без напряжения, чтобы обводный рычаг давил на план  только своей тяжестью, потому что иначе под действием прилагаемой силы возможно ослабление давления счетного ролика на бумагу и даже его поднятие, т. е. проскоки в его вращении, приводящие к  ошибкам в числе делений.

Полезно также между повторными обводами несколько перемещать полюс планиметра на новое место, чтобы дать возможность ролику катиться по другому пути и тем избавиться от накопления одинаковых погрешностей, зависящих от шероховатости бумаги.
