4. Задачи, решаемые по планам (картам) при изучении местности.

4.16. Применение современной измерительной техники  для определения площадей.

Определение площадей землепользований, земельных участков и сельскохозяйственных угодий является одним из  трудоемких видов работ в комплексе топографо-геодезических изысканий для землеустройства и  кадастра недвижимости.

Последние десятилетия прошлого века  ознаменовались,  тем  что  в мировой и отечественной практике наметились частичная и полная  автоматизация  определения площадей.

Частичная автоматизация - применение различных видов электронных приборов: цифровых планиметров, дигитайзеров, позволяющих автоматизировать процесс измерений и вычислений. В этом случае обвод контуров осуществляется оператором, но нет необходимости  производить отсчеты до и после обвода, т.к. значение площади сразу после обвода выводится на жидко-кристаллическом  дисплее счетного механизма.

Электронные планиметры имеются двух видов - полярные  компенсационные (рис. 4.17)  и линейные  (роликовые)  - рис. 4.18.

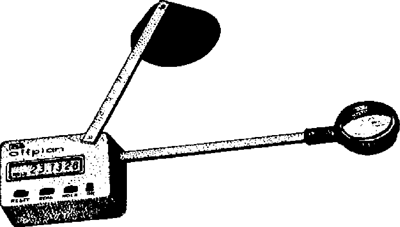

Рис.4.17.  Полярный компенсационный  планиметр.

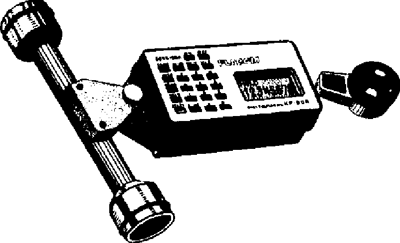

Рис. 4.18. Линейный (роликовый) планиметр.

Существуют различные модификации электронных планиметров, из которых заслуживают внимания  перечисленные ниже.

Полярные планиметры представлены моделями: КР-82N, PLANIX - 5, 6 (Япония) и др.

Линейные планиметры представлены моделями: PLANIX-7,   X-PLAN 360d, PLANIX S10,  PLANIX ЕХ   (Япония)  и др.

Планиметры позволяют: выполнять измерения в делениях планиметра;  устанавливать единицы измерений; накапливать результаты измерений нескольких контуров. Площадь, измеренная повторно (не более 9 раз), может быть осреднена для получения более точного результата. При обводе вкрапленных контуров против хода часовой стрелки  их площадь автоматически вычитается из площади  основного контура.

Следует отметить, что линейные планиметры типа X-PLAN 360d  позволяют быстро измерять площади участков, длины линий и контуров по планам (картам). Длины прямых линий определяются путем фиксации двух точек- начала и конца прямой, криволинейные контуры определяются путем их отслеживания. Имеется встроенный калькулятор, позволяющий производить различные операции над результатами измерений. При наличии программного обеспечения можно дополнительно определять координаты точек на плане.  Режимы измерений: точечный - измерение только поворотных точек контура при прямолинейных границах между ними;   непрерывный - измерение  криволинейных контуров путем их отслеживания.

При обводе контура обводным индексом (курсором) прибора по ходу часовой стрелки координаты  могут регистрироваться  только при нажатии клавиши на  поворотных  точках  или по всей границе через выбранный интервал времени, например, через 1 сек., либо через шаг расстояния, например, через 1 мм.

В алгоритме планиметра типа X-PLAN 360d  может быть предусмотрено уравнивание площадей с учетом деформации бумаги, обобщения контура в пределах шага регистрации координат, погрешностей вторичного измерения координат на линии смежных участков (контуров).

Продолжительность непрерывной работы разных моделей от 15 до 30 часов, а продолжительность перезарядки  аккумуляторной батареи  от 8 до 15 часов.

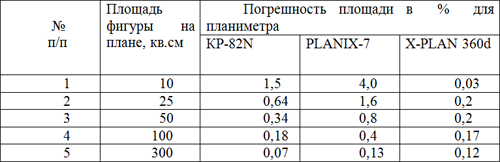

Точность работы  электронных планиметров в  %  при различных значениях площади на плане приведена в табл.4.1

Таблица 4.1

Полная  автоматизация - автоматическое отслеживание контура,   процесса измерения и вычисления площадей,  которые реализуется в различных ГИС-технологиях. В этом случае предполагается, что оператор работает с электронным планом (картой). При этом  точность определения площади участков по плану будет зависеть от того, какой точностью обладала исходная геодезическая информация  в базе данных. Если она получена в результате полевых работ, то точность определения площади  будет соответствовать точности измерений на местности (аналитическому способу). Когда база данных формировалась путем сканирования (дигитализации) планово-картографического материала, то точность площади будет соответствовать графическому способу.
