5. Методы и приборы для геодезических измерений на местности.

5.2. Измерение линий на местности.

Измерение линий на местности - один из самых распространенных  видов геодезических измерений. Измерение линий на местности производится в основном, как отмечалось ранее, двумя способами:

        - способом непосредственного (прямого) измерения;

        - способом посредственного (косвенного) измерения.

          Сущность первого способа заключается в последовательном отложении на линии местности какой-либо линейной меры  (ленты, рулетки) так, чтобы начало каждого нового отложения совпадало с концом предыдущего. Длина всей линии получится как произведение длины линейной меры на число отложений.

         Сущность второго способа сводится к измерению вспомогательных величин, позволяющих определить длину линии на местности путем вычислений; этим способом, например, получается длина измеряемой линии  с использованием различных дальномеров.

 Обозначение и закрепление  на местности  точек геодезического обоснования. Вешение линий.

 Для  составления планов (профилей) необходимо производить на местности  линейные и угловые измерения, позволяющие определить взаимное расположение точек  съемочного  обоснования, контуров ситуации и характерных точек земной поверхности.   Пункты опорной сети и точки съемочной сети  непосредственно на местности обозначаются    геодезическими знаками. Пункты плановой опорной сети закрепляют наружными пирамидами, сигналами и подземными центрами (рис. 5.1).

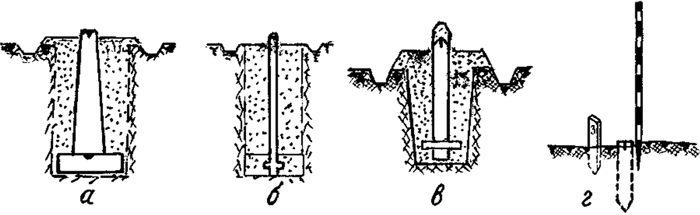

Рис.5.1. Знаки для закрепления точек  на местности:

а - бетонный монолит; б - труба с якорем; в -деревянный столб; г - кол со сторожком и вехой.

Самым простым знаком может быть  деревянный колышек длиной 30 ÷ 60 см, кованый гвоздь,  обрезки труб, которые забивают в землю и вокруг окапывают, образуя канавку круглой или треугольной формы.

Подземные центры закладывают в виде бетонных или железобетонных монолитов на глубину ниже промерзания грунта. В монолиты на одной отвесной линии с центром наружного знака закладывают металлические марки с обозначенными точками, плановые и высотные координаты которых определяют.

          Точки высотного обоснования закрепляют подземными железобетонными, бетонными, каменными монолитами или металлическими стержнями, замурованными в стены каменных зданий. Их называют реперами и марками (рис. 5.2).

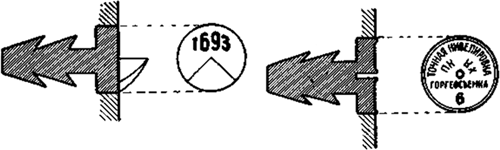

 Рис.5.2.Знаки закрепления точек высотного обоснования: стенной репер и марка.

  Положение точек, имеющих массовое распространение, определяют с меньшей точностью, их закрепляют на местности деревянными столбами, металлическими или цементными трубами, бетонными монолитами и др.

    Временные точки съемочного обоснования, срок службы которых определяется одним-двумя годами, закрепляют деревянными кольями с забитыми в их верхний срез гвоздями (рис. 5.2).

Вообще же конкретные типы знаков для закрепления на местности геодезических пунктов указываются в специальных инструкциях и наставлениях.

 Для обозначения на местности прямой линии часто бывает недостаточно двух точек, которыми закреплены её концы. В таком случае, в створе двух точек А и В (рис. 5.3), т.е. в вертикальной плоскости, проходящей через концы линии длиной более 150 м, обозначенных  вехами-шестами, устанавливают дополнительные вехи 1  и 2.

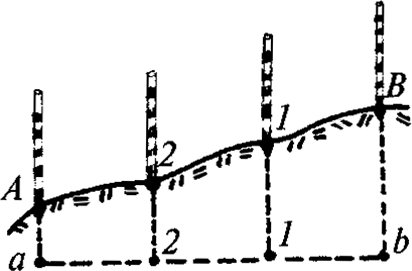

                         Рис. 5.3. Установка вех в створе.

Вехи должны быть прямыми длиной около 2-х метров (деревянными или металлическими) с равномерной яркой красно-белой окраской и заостренным концом.

  Установка вех в створе линии называется вешением линии. Рекомендуется производить вешение способом «на себя»  от конечной точки к начальной  (наблюдатель в точке А, рабочий по указанию наблюдателя  устанавливает  вехи 1 и 2 строго вертикально). На линии  ab показаны проекции оснований вех на воображаемую горизонтальную плоскость.

           Некоторые особенности вешения линий возникают при наличии препятствий в виде оврагов или возвышенностей.

Через овраг вешение выполняется одновременно с двух концов линий (рис. 5.4). В створе АВ устанавливают вехи 1 и 2, а затем  в створе А-1 - вехи 3 и 4 . Далее в створе 2-4 устанавливают веху 5 и т. д.  до вехи 9.

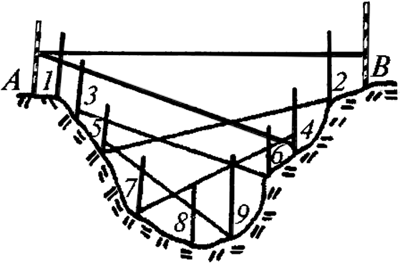

Рис. 5.4.  Установка вех через овраг.

При наличии возвышенности (рис. 5.5), когда отсутствует  взаимная видимость между точками А и В, на них устанавливают вехи.

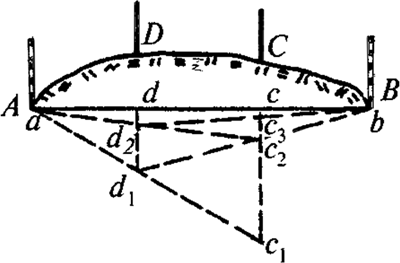

Рис. 5.5. Вешение через возвышенность.

После этого на возвышенности вблизи створа устанавливают вехи D и С так, чтобы от вехи D была видимость на точку В, а от вехи C на точку А.  Затем с точки  c₁ в створе  ac₁ выставляется  веха  d₁ , а с точки d₁ -веха c₂  и т.д. Вешение ведется до тех пор, пока вехи D и C не окажутся в створе АВ (ab).

         Способ вешения линий через препятствия уточняется в каждом конкретном случае в зависимости от обстановки, состава полевой бригады, наличия геодезических приборов. Если необходимо, выполняют расчистку линии от кустарника, высокой травы и др.
