6. Геодезические съёмки.
6.2. Общие сведения по созданию съёмочной геодезической сети.
Работы по построению съёмочной геодезической сети выполняются в следующей последовательности:
При подготовительных работах собирают и изучают имеющиеся картографические материалы на данную территорию и устанавливают их пригодность для дальнейшего использования, составляют каталог координат опорных пунктов, расположенных на данной территории, проектируют вид съёмочной геодезической сети в соответствии с характером местности, предназначенной для съёмки.
Сличение проекта с натурой называется рекогносцировкой местности. Она заключается в осмотре опорных пунктов, выборе наиболее выгодного метода построения съемочной сети, уточнения взаимной видимости между точками и закрепление этих точек на местности.
Съёмочная сеть может быть в виде сети треугольников (рис. 6.1,а), системы теодолитных ходов в виде замкнутых полигонов (многоугольников) (рис. 6.1.б), в виде системы разомкнутых ходов (рис.6.2.в), различного вида засечек (рис.6.1.г,д,е) Ход, проложенный внутри полигона для съемки ситуации, называют диагональным (6.1, б). Любое из этих построений на местности опирается на исходные (опорные) пункты с уже известными координатами.
Перед производством измерений все вершины (поворотные точки) полигонов ходов и засечек закрепляют на местности кольями, столбами и пр. После этого измеряют длины сторон (линий) полигонов и ходов, горизонтальные углы между ними, углы наклона линий для последующего вычисления их горизонтальных проложений.
Замкнутые теодолитные ходы прокладывают по внешним границам снимаемых участков, разомкнутые - вдоль вытянутых узких контуров (дорог, трубопроводов и др.

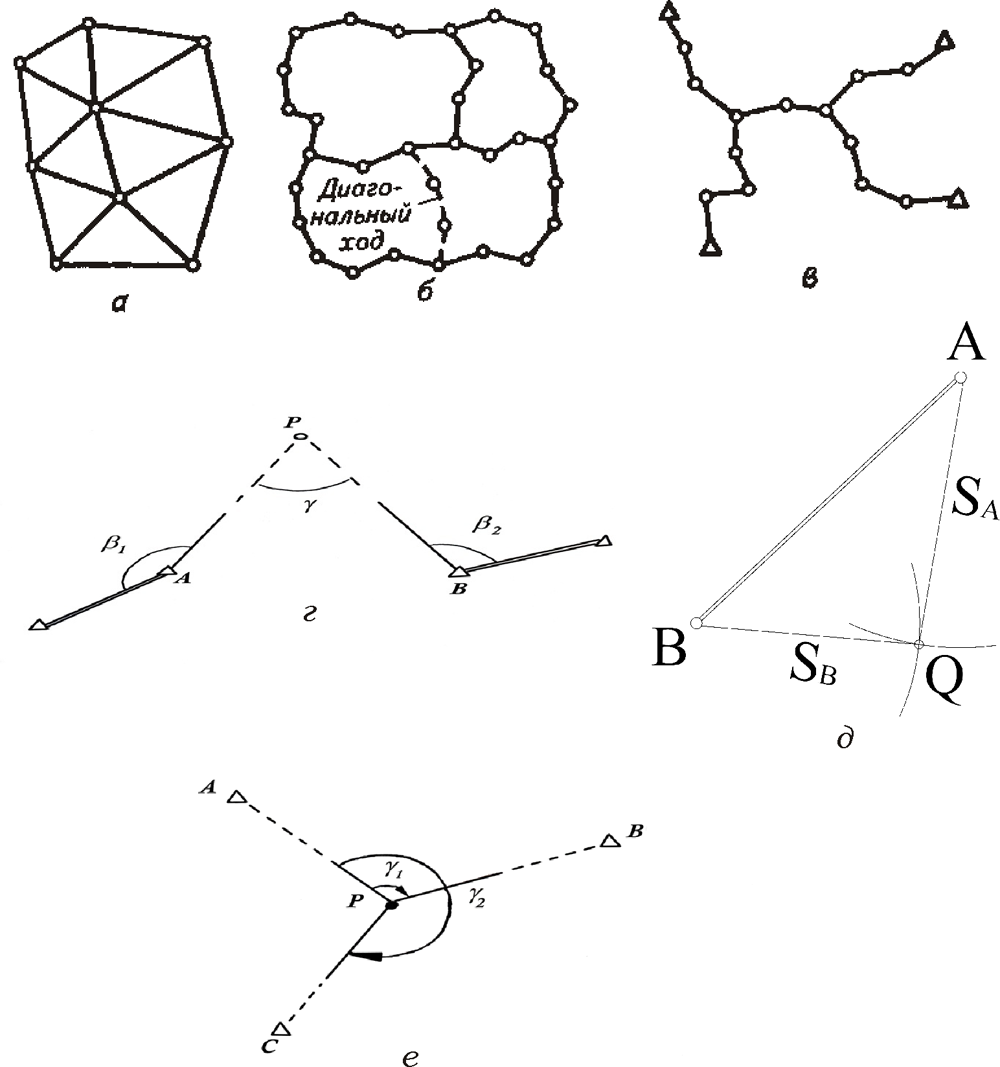

Рис. 6.1. Схемы построения съёмочных сетей:
а - сеть треугольников; б - сеть полигонов; в - система ходов, привязанных к геодезическим пунктам; г - прямая угловая засечка; д - прямая линейная засечка; е - обратная засечка.
При съёмке небольших участков съёмочная сеть может представлять один полигон, один ход или одиночные точки, полученные засечками.
Для измерения линий в полигонах и ходах применяют стальные ленты, рулетки, дальномеры различных видов и другие приборы, позволяющие измерять линии с относительной погрешностью не грубее 1/2000.
Горизонтальные углы при создании съемочной геодезической сети измеряют при помощи теодолитов со средней квадратической погрешностью не более 0,5'.
Способы закрепления точек съёмочной сети, порядок установки теодолита в рабочее положение, порядок измерения горизонтального угла и линий хода были рассмотрены ранее.
В журнале измерений категорически запрещено стирать запись, небрежно зачеркивать, замазывая предыдущее значение, писать цифру по цифре.
Непосредственно на станции выполняются все вычисления и, только убедившись в качестве измерений, переходят на следующую точку.
