6. Геодезические съёмки.

6.5. Теодолитная  съемка.

При теодолитной съёмке определяется только плановое положение объектов местности  и контуров, поэтому  съемка является  горизонтальной (контурной).

При  выполнении геодезической съёмки участка сначала создают съёмочное обоснование в виде замкнутых или разомкнутых ходов, точки  располагают равномерно как по границе участка, так и внутри него (рис.6.9).

Затем выполняют геодезические измерения  для определения взаимного  положения (координат) этих точек.

При этом расстояния между точками местности измеряют стальными мерными лентами (рулетками) или электронными дальномерами различных видов, позволяющими достигать точности не грубее 1:2000.

Теодолитную съёмку применяют при землеустроительных и кадастровых  работах, связанных с составлением контурных планов небольших участков, восстановлением границ землепользований, перенесением проектов землеустройства в натуру, мелиоративными работами и с решением различных инженерно- геодезических задач. При теодолитной съёмке, как и при любых других видах съёмки, придерживаются принципа от общего к частному.

                Рис.6.9. Схема размещения точек съемочной геодезической сети:

   А,В,С, D ,Е, F  - точки по границе участка съемки;  N  - точка диагонального хода внутри участка cъемки

 6.5.1. Объекты и методы съемки контуров ситуации.

Объектами теодолитной съемки могут быть:

• все сельскохозяйственные угодья, которые подразделяются по их хозяйственному использованию на пашню, залежь, сенокос, пастбище, сад, ягодник, виноградник др.;
• не сельскохозяйственные угодья (леса, кустарники, болота, пески, каменистые места, солончаки и др.);
• естественные и искусственные формы рельефа (овраги, промоины, осыпи, обрывы, курганы, ямы и др.);
• населенные пункты, хозяйственные дворы, фермы, летние лагеря, полевые станы, места захоронений, памятники;
• промышленные объекты, общественные, научные и учебные заведения;
• полосы отвода железных и шоссейных дорог, автострады, грунтовые дороги, мосты;
• гидрографическая сеть: береговые линии рек, озер, морей, водохранилищ, каналы, канавы, валы и дамбы.

После построения геодезической сети для теодолитной съемки или в процессе построения съемочной сети выполняют съемку контуров ситуации, применяя нижеописанные методы:

Метод обхода применяют преимущественно при съемке крупных контуров (леса, кустарника, болота, пашни) в закрытой местности. Теодолитный ход прокладывают по контуру и в каждой точке измеряют углы, а между точками - стороны съемочного теодолитного хода (рис.6.9).

Метод прямоугольных координат (перпендикуляров) применяют при съемке вытянутых извилистых контуров ситуации или отдельных точек, примыкающих к теодолитному ходу. Из характерных точек контура опускают перпендикуляры на сторону хода, измеряют расстояние от начала линии до основания перпендикуляра (абсциссу) и его длину (ординату). Перпендикуляры строят экером, а длину их измеряют рулеткой (рис.6.10).

  Рис. 6.10. Схема применения метода перпендикуляров.

Полярный метод (рис.6.11) применяют на открытой местности пи съемке небольших участков и отдельных контуров. Теодолит устанавливают над точкой теодолитного хода или в центре снимаемого участка. Нулевой штрих алидады  горизонтального круга совмещают с нулевым штрихом лимба. Открепив лимб, визируют на точку теодолитного хода и тем самым фиксируют полярную ось. Закрепив лимб и открепив алидаду, визируют на точку, берут отсчет по горизонтальному кругу, а по дальномеру расстояние и результаты записывают в специальную таблицу (см. рис.6.8).

 Рис.6.11. Схема применения полярного метода.

Затем визируют на следующую точку и т.д. В конце, для контроля, визируют на начальную точку, чтобы убедиться в неподвижности лимба. Изменение отсчета на 2?-3? не влияет на точность съемки. Положение пересечения контуров со сторонами теодолитного хода отмечают при измерении этих сторон.

Метод угловых засечек (рис.6.12) чаще всего применяют при съемке точек, до которых невозможно измерить расстояние. Он заключается в том, что положение характерных точек контуров ситуации получают путем измерения горизонтальных углов теодолитом с двух-трех точек теодолитного хода. Углы засечек не должны быть меньше 40 и больше 140º. Если вместо углов измерены расстояния до снимаемой точки, то это будет метод линейной засечки.

                       Рис.6.12. Схема применения метода угловых засечек.

Комбинированный метод заключается в том, что при съемке применяют одновременно несколько из рассмотренных методов.

При производстве теодолитной съемки ведется абрис - схематический чертеж местности (рис. 6.13), в который вносятся результаты измерений.

 6.5.2.      Составление плана теодолитной съемки.

 Выполненные полевые измерения, их вычислительная обработка завершается графическим оформлением с целью получения плана теодолитной съемки (рис.6.14). План составляют на качественной чертежной бумаге, размер которой зависит от масштаба плана и площади участка съемки. План составляется в карандаше и работа начинается с построения координатной сетки. Сетка имеет вид квадратов со сторонами, как правило, 10см. На листе она должна быть построена так, чтобы со всех сторон от нее до краев листа бумаги оставались поля, необходимые для оформления рамки плана.

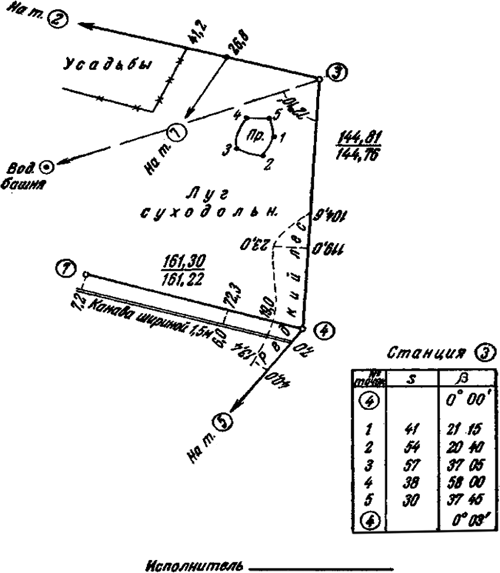

Рис.6.13. Страница полевого журнала измерений с абрисом.

Выбор способа построения координатной сетки зависит от наличия приборов: с помощью координатографа, циркуля-измерителя и масштабной линейки, линейки Дробышева. Важно, чтобы она представляла собой сетку квадратов, а не ромбов и стороны ее отличались друг от друга не более чем на 0,05 мм для стационарных приборов, и 0,2 мм для других инструментов.

Построенную сетку подписывают в соответствии с вычисленными значениями координат точек съемочной сети так, чтобы участок съемки расположился в середине листа бумаги. Каждая точка теодолитного хода наносится по координатам с помощью масштабной линейки и измерителя. Нанесение каждой пары смежных точек контролируется измерением (с помощью измерителя и масштабной линейки) расстояния между ними. Оно не должно отличаться более чем на 0,3 мм от расстояния, записанного в координатной ведомости. Нанесение элементов ситуации производится в той же последовательности, в какой выполнялась съемка. Ситуация наносится на план относительно точек съемочного обоснования с помощью измерителя, масштабной линейки и геодезического транспортира по данным измерений и абрисов полевых съемок. Характерные точки контуров наносятся такими же методами, какими производилась съемка.

Рис.6.14. План теодолитной съемки.

Например, если точки контура снимались со станции  полярным методом. Он же будет использован для построения этих точек на плане. При этом транспортир (тахеограф) центром окружности совмещается со станцией, а его нулевой диаметр с линией съемочного обоснования (полярной осью). По дуге транспортира тонко отточенным карандашом отмечается значение углов. По направлениям  в масштабе плана откладываются расстояния, взятые в раствор циркуля по масштабной линейке и т. д.

В первую очередь наносят те элементы ситуации, которые сняты с основного теодолитного хода, а затем с других вспомогательных.

 Использование для этих целей обычной школьной линейки приводит к грубым ошибкам.

Оформление составленного плана теодолитной съемки заключается в вычерчивании тушью по «Условным знакам» того масштаба, в котором составлен план. Лист плана оформляют рамкой, за пределами которой подписывают его название, масштаб, фамилию исполнителя съемки, составителя плана, корректора.

Окончательно вычерченный план сдается после контроля заказчику. Контроль осуществляется сличением ситуации плана с местностью и прокладкой между точками обоснования контрольных ходов, с которых попутно снимается ситуация. Этим проверяется и точность съемочного обоснования. При контроле возможны линейные измерения между характерными точками элементов ситуации. Данные контроля наносятся на план. Средние погрешности положения точек четко выраженных контуров не должны превышать 0,5 мм в масштабе планов [18]. Для неясно выраженных контуров эта величина составляет 0,7 мм. Предельные погрешности принимаются в два раза большими. Однако их число не должно превышать 10 %.

Вопросы и задачи для самопроверки:

 1. Для каких целей выполняется теодолитная съемка?

2. Какие приборы используют при теодолитной съемке?

3.Что значит установить теодолит в рабочее положение?

4.Как измеряется горизонтальный угол полным приемом?

5.Какое назначение нитяного дальномера?

6.Что такое съемочная геодезическая сеть?

7.Для чего выполняется рекогносцировка?

8.Как определяют расстояния недоступные для непосредственного измерения?

 9.Какие методы съемки контуров используют при теодолитной съемке?

10.Какая последовательность действий при обработке полевых материалов теодолитной съемки?

11.Как вычисляется угловая невязка разомкнутого теодолитного хода?

12.Как вычисляется угловая невязка в замкнутом полигоне?

13.Как вычислить поправки в горизонтальные углы?

14.Как вычислить дирекционные углы в ходе, учитывая поправки в измеренные углы?

15.Как решается прямая геодезическая задача?

16.В чем заключается обратная геодезическая задача?

17.Как вычисляются невязки в приращениях координат в разомкнутом теодолитном ходе?

18.Как вычисляются теоретические суммы приращений координат в замкнутом теодолитном ходе?

19.Как определяется допустимая линейная невязка теодолитного хода?

20.По какому правилу вычисляются поправки в приращения координат?

21.Как вычисляют координаты точек теодолитного хода?

22.Какой контроль вычисления угловых поправок и поправок в приращения координат?

23.Какой контроль вычисления дирекционных углов и координат в теодолитном ходе?

24.Как составляется и оформляется план теодолитной съемки?
