6. Геодезические съемки.

6.6. Мензульная съемка.

6.6.1. Сущность мензульной съемки.

В процессе мензульной (или углоначертательной) съемки план местности получают непосредственно в поле, при этом горизонтальные проекции углов между прямыми линиями местности строят графически на самом плане. От теодолитной мензульная съемка отличается главным образом тем, что измерения на местности и составление плана производятся в поле одновременно. Если при теодолитной съемке горизонтальные углы измеряют и выражают в градусной мере, то при мензульной съемке  измерение  производится при помощи специального прибора - кипрегеля, который ставят на обклеенный бумагой планшет, предварительно приведенный в горизонтальное положение и закрепленный на штативе над точкой местности (рис.6.15).

Мензула (в переводе с итальянского - столик) представляет собой нижнюю часть мензульного комплекта. Верхней его частью является кипрегель. Геометрически мензульный комплект выполняет роль теодолита, лишь отсчет по лимбу горизонтального круга в нем заменяется прочерчиванием направления на планшете по линейке кипрегеля.

Для построения на плане угла bас, равного горизонтальной проекции угла ВАС местности (рис.6.15), через точку а, являющуюся на плане проекцией точки А, визируют при помощи кипрегеля на точку В и прочерчивают на планшете линию аb, а после визирования на точку С - линию ас. Расстояния АВ и АС определяют дальномером кипрегеля и, отложив их в принятом масштабе от точки а, на соответствующих линиях плана получают точки  b и с - проекции точек  В и  С местности.

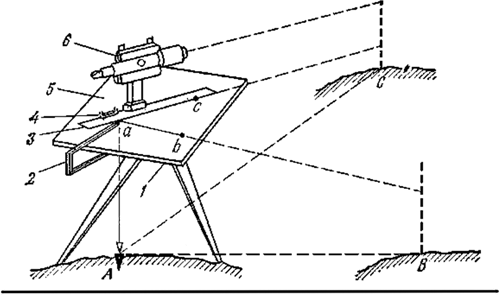

 Рис.6.15. Принцип построения горизонтального угла на мензульном планшете:

1 - мензульная доска; 2 - вилка центрировочная; 3 - линейка кипрегеля; 4 - цилиндрический уровень на линейке; 5 - лист бумаги; 6 - кипрегель.

Следовательно, угол bас на планшете есть горизонтальный угол между направлениями АВАС местности. и

Положение характерных точек местности относительно точки а (станции) определяют либо полярным способом, либо способом засечек. При полярном способе на местности определяют горизонтальные проложения линий до точек преимущественно нитяным дальномером, откладывают их в масштабе плана от точки а и получают положение определяемых точек.

Во время построения направлений на планшете доска должна быть неподвижна, так же как лимб во время измерения угла теодолитом не должен вращаться.

Одновременно со съемкой контуров ситуации снимают рельеф, т. е. определяют высоты характерных точек рельефа и проводят горизонтали.

При съемке ситуации и рельефа применяют главным образом полярный метод.

При мензульной съемке абрис не составляют. Расстояния, измеренные на местности, откладывают на планшете при помощи циркуля-измерителя и масштабной линейки, а иногда записывают в журнал для вычисления пре­вышений.

6.6.2. Мензула и принадлежности к ней. Поверки мензулы.

Мензула состоит из мензульной доски, подставки с тремя подъемными винтами, напоминающей нижнюю часть теодолита, и штатива (треноги). У мензул доска вместе с подставкой прикрепляется к штативу становым винтом, а подъемные винты опираются не на подставку, а на нижнюю поверхность доски. Становой винт является и закрепительным винтом доски, играющей роль горизонтального круга теодолита. Для плавного вращения планшета к подставке прикреплен наводящий винт, работающий при открепленном становом  винте.

Принадлежностями мензулы являются вилка для центрирования планшета, дальномерная рейка для измерения расстояний по нитяному дальномеру кипрегеля. Для защиты наблюдателя и планшета от солнца и небольшого дождя применяют зонт.

Перед работой  мензульный комплект осматривают и испытывают. Для осмотра нужно собрать мензулу: установить подставку на треногу, при­винтить мензульную доску и подставку к треноге, поставить на доску кипрегель. Большинство условий, которым должен удовлетворять теодолит, относится и к мензульному комплекту, но существуют некоторые дополнительные требования.

В собранном виде мензула должна быть устойчивой и при надавливании на планшет пружинить. Чтобы убедиться в этом, закрепив становой и закрепительный винты, наводят кипрегель на точку предмета, нажимают на край доски снизу вверх, сверху вниз, с обоих боков и наблюдают при этом в трубу кипрегеля, возвращается ли изображение точки в прежнее положение, когда действие силы прекращается.

Если мензула мало устойчива и недостаточно пружинит, следует устранить причины.

Верхняя поверхность мензульной доски должна быть плоскостью. Выверенную линейку прикладывают ребром в различных направлениях к верхней поверхности мензульной доски и смотрят, нет ли просветов между линейкой и доской.

             Рис.6.16 . Номограммный   кипрегель   КН:

1 - зрительная труба; 2 - кремальера фокусирующая; 3 - дополнительная линейка; 4 - наколочный штифт для нанесения точек; 5 - верхняя часть (диск) подставки; 6 - доска; 7 - наводящий винт подставки; 8 - подъемный винт подставки; 9 - съемная масштабная линейка; 10 - основная линейка кипрегеля;  11 - цилиндрический уровень; 12 - колонка кипрегеля; 13 - ломаный окуляр; 14 - наводящий винт трубы; 15 - уровень при вертикальном круге; 16 - винт для установки уровня.

Верхняя поверхность мензульной доски должна быть перпендикулярна к оси вращения подставки. Чтобы убедиться в этом, на мензульную доску, приведенную в горизонтальное положение, ставят выверенный уровень с ценой деления не более 60". При вращении доски пузырек уровня не должен отклоняться от середины более чем на два-три деления. Такая точность не столько нужна для построения горизонтального угла на планшете, сколько для быстрого приведения пузырька уровня при вертикальном круге на середину перед отсчетом по лимбу.

 6.6.2.1. Кипрегель номограммный КН, его устройство и поверки.

К верхней поверхности линейки (рис.6.16.), выполняющей роль алидады теодолита, прикреплены цилиндрический уровень, колонка  с вращающейся, как у теодолита, зрительной трубой, вертикальным кругом  и цилиндрическим уровнем при вертикальном круге.

Зрительная труба с внутренней фокусировкой дает прямое изображение наблюдаемых предметов, резкость изображения достигается вращением кремальеры. К зрительной трубе прикреплен цилиндрический уровень для работы кипрегелем как нивелиром. Для удобства наблюдения в зрительную трубу предметов под большими углами наклона она снабжена ломаным вращающимся окуляром. Закрепительное и наводящее устройства зрительной трубы находятся на одной оси в верхней части колонки. Уровень при вертикальном круге имеет установочный винт, при помощи которого пузырек приводят на середину перед отсчетом по лимбу вертикального круга. Оба уровня при вертикальном круге и на зрительной трубе - снабжены откидными зеркальцами для наблюдения за пузырьками уровней.

К линейке кипрегеля при помощи шарнирных соединений прикреплена дополнительная линейка  для параллельного перемещения и удобного прикладывания к точке на планшете.

У некоторых конструкций кипрегелей к дополнительной линейке прикрепляют масштабную с иглой для накола точки.

Так как кипрегель в мензульном комплекте выполняет функции верхней части теодолита, начиная с алидады, то все испытания теодолита относятся и к кипрегелю.

Кроме того, к кипрегелю предъявляются следующие требования:

1. Скошенный край линейки кипрегеля должен представлять собой прямую линию, а нижняя поверхность ее должна быть плоскостью. Линейку кипрегеля проверяют как всякую линейку, по которой прочерчивают прямые линии. Нижнюю поверхность проверяют прикладыванием линейки к какой-либо выверенной поверхности, принимаемой за плоскость.

2. Вертикальный круг кипрегеля должен быть прочно соединен со зрительной трубой, а алидада - с уровнем при вертикальном круге. Испытание производят измерением углов наклона на три-четыре точки местности при обоих положениях вертикального круга. Если условие выполнено, то место нуля постоянно.

Чтобы при работе с кипрегелем осуществлялся принцип измерения и графического построения горизонтальных углов на планшете, проверяют выполнение ряда геометрических условий, аналогичных предъявляемым к теодолиту.

3. Ось цилиндрического уровня на линейке кипрегеля должна быть параллельна нижней плоскости линейки. Для поверки условия линейку кипрегеля ставят на планшет по направлению двух подъемных винтов, приводят ими пузырек уровня на середину и карандашом отмечают положение линейки на планшете. Переставляют кипрегель на 180°. Если условие не  выполняется, то исправление выполняется как у теодолита.

4. Визирная ось зрительной трубы должна быть перпендикулярна к горизонтальной оси кипрегеля. Это условие поверяют точно так же, как у теодолита, лишь вместо отсчетов по лимбу прочерчивают линии на планшете вдоль линейки кипрегеля. Вместо определения среднего значения из двух отсчетов проводят биссектрису угла, образованного линиями, прочерченными по линейке кипрегеля при наблюдении на точку предмета при обоих положениях вертикального круга. К биссектрисе угла приставляют линейку кипрегеля и, действуя исправительными винтами сетки нитей, совмещают крест нитей с изображением наблюдаемой точки предмета. У кипрегеля КН перемещают сетку-призму только в мастерской.

 5. Горизонтальная ось кипрегеля должна быть параллельна нижней плоскости линейки. Это условие поверяют двумя способами так же, как у теодолита. Для исправления отпускают винты, которыми колонка кипрегеля привинчивается к линейке, и под один край колонки подкладывают листок бумаги или фольги.

6. Вертикальная нить сетки должна быть перпендикулярной к горизонтальной оси кипрегеля. Эта поверка и исправление производятся двумя способами точно так же, как  поверка теодолита.

Установка мензулы в рабочее положение состоит в центрировании планшета, приведении плоскости планшета в горизонтальное положение, ориентировании планшета.

·        Центрируют мензулу иначе, чем теодолит. Над точкой местнсти А (см. рис. 6.15.) центрируют положение этой точки на планшет а так, чтобы обе точки оказались на одной отвесной линии. Для центрирования применяют вилк. Конец вилки, совмещаемый с точкой на планшете, должен быть на одной линии с нитью отвеса. Погрешность центрирования в большинстве случаев допускается до половины точности масштаба.

 ·        Планшет в горизонтальное положение приводят так же, как плоскость горизонтального круга теодолита в горизонтальное положение (или вертикальную ось в отвесное положение), при помощи выверенного уровня на линейке кипрегеля и подъемных винтов подставки. Для этого уровень ставят по направлению двух подъемных винтов и, вращая их в разные стороны, приводят пузырек на середину. Затем уровень ставят по направлению третьего подъемного винта, т. е. переставляют линейку кипрегеля перпендикулярно к первому положению, и, вращая его, приводят пузырек на середину. Теперь при вращении планшета пузырек уровня должен оставаться в нульпункте или отклоняться не более, чем на два деления.

·        Ориентирование планшета, т. е. установку его так, чтобы линии на планшете были параллельны горизонтальным приложениям соответствующих линий местности, производят по точкам местности, положение которых на планшете известно. При ориентировании по точкам съемочной сети прикладывают ребро линейки кипрегеля к изображениям точки стояния мензулы а (см. рис. 6.15) и точки наблюдения с и вращают планшет до тех пор, пока коллимационная плоскость зрительной трубы пройдет через точку С местности.

Может случиться, что вращение планшета вызовет недопустимую погрешность центрирования и установку его в рабочее положение потребуется выполнить заново, начиная с центрирования. Чтобы избежать этого, планшет центрируют при приближенной ориентировке.

Ориентируют планшет по точкам, наиболее удаленным одна от другой, потому что при небольших расстояниях между точками на планшете погрешности прикладывания ребра линейки к точкам съемочной сети влияют на погрешность ориентирования значительно больше, чем погрешность центри­рования. Например, если расстояние между точками на планшете не меньше 34 см, то погрешность ориентирования планшета будет не больше 2'. При уменьшении расстояния между точками погрешность ориентирования про­порционально увеличится.

6.6.2.2. Измерение углов наклона и превышений

 Особенностью вертикального круга кипрегеля КН является подпись градусных делений на лимбе от нулевого штриха в обе стороны до 50°, влево от нуля со знаком плюс, вправо — минус. Деления подписаны через каждый градус. Каждое градусное деление разделено на 12 пятиминутных делений. Следовательно, цена деления лимба 5'. В пределах пятиминутного интервала значение отсчета в минутах или в долях минуты оценивают на глаз.

Отсчет по лимбу берут против вертикальной нити сетки (рис.6.17), которая в пересечении с основной кривой  s дает крест нитей. обозначенный буквой к. Через крест нитей и оптический центр объектива зрительной трубы проходит визирная ось.

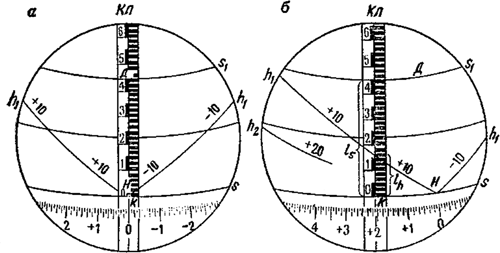

Рис.6.17. Номограммы кипрегеля КН: а - отсчет по лимбу вертикального круга равен нулю; б - визирная ось наклонена, отсчет = + 2º04'.

При круге право отсчет по лимбу виден в верхней части поля зрения трубы. Берут его также по вертикальной нити сетки около креста нитей, которым наводят зрительную трубу на точку наблюдаемого предмета.

Измерение углов наклона вертикальным кругом кипрегеля производят в том же порядке, что и вертикальным кругом теодолита. При измерении угла полным приемом наведение на точку предмета производят дважды, при круге лево и круге право, и перед каждым отсчетом по лимбу приводят пузырек уровня на середину установочным винтом уровня при вертикальном круге.

При мензульной съемке рельефа местности превышения между точками определяют с одной станции на расстояние в несколько сотен метров, применяя тригонометрическое нивелирование.

Для получения превышений и горизонтальных проложений без измерения углов наклона кипрегель КН снабжен номограммами, состоящими из системы кривых  (рис. 6.17), нанесенных на стеклянном вертикальном круге и видимых в поле зрения трубы при положении круга лево.

Основную кривую s наводят на нулевой штрих отвесной рейки (отмечающий высоту кипрегеля), а по кривой горизонтальных проложений  s₁ отсчитывают отрезок  l_s, который надо умножить на коэффициент дальномера К_s = 100, чтобы получить горизонтальное проложение,

                                              s = К_s l_s ,                                                          (6.25 )

при этом вертикальная нить сетки должна проходить посередине рейки. На рис.6.17,б  l_s = 45,0 см, поэтому s = 45,0 м,

Отрезок рейки  l_h, между основной кривой s и кривой превышений h, умноженный на коэффициент дальномера  К_h = 10, соответствует превышению со знаком, который показан около кривой,

                                                     h =  К_h l_h .                                                 ( 6.26 )

На рис. 6.17,б   l_h = +16,2 см, поэтому  h = +1,62 м.

Отрезок между основной кривой s и кривой превышений  h₂, увеличенный в 20 раз, тоже дает соответствующее превышение. При наклоне зрительной трубы на большие углы в ее поле зрения появляется кривая превышений с коэффициентом   К_h =100.

При угле наклона, превышающем 35°, и при КП кривые превышений и горизонтального проложения выходят из поля зрения трубы. В этом случае расстояние определяют, пользуясь дальномерными нитями (штрихами), для которых установлен коэффициент дальномера 100, а превышение вычисляют по углу наклона, отсчитываемому по лимбу вертикального круга,

 Следует иметь в виду, что номограммы кипрегеля правильно работают, а формулы (6.25) и (6.26) можно использовать лишь при МО = 0, когда визирная ось горизонтальна, пузырек уровня при  вертикальном круге находится в нульпункте, а  l_h = 0. Если МО не равно нулю, то его исправляют.

Так как при горизонтальном положении визирной оси и горизонтальном положении оси уровня отсчет по лимбу может оказаться не равным нулю (место нуля не равно нулю), то угол наклона  v  по отсчетам при круге право и при круге лево получится по формуле

                             ν= 0,5(П+Л)

или с учетом МО по формулам

                       ν = П - МО  и   ν = Л + МО,

где  М0 = 0,5 (П - Л).

Контролем измерения углов наклона является постоянство места нуля. Расхождение его значений при наблюдении на разные точки не должно выходить за пределы 1,5'. Поэтому, если требуется измерить один угол наклона или получить значение МО для данного вертикального круга, то производят наблюдение не менее чем на две разные точки и получают два значения МО. Если расхождение значений МО превышает установленный предел, то измерение углов наклона повторяют. Место нуля приводят к нулю, если есть в этом необходимость, при этом следует иметь в виду, что у вертикального круга кипрегеля КН для КЛ и КП место нуля имеет разные знаки.

В зависимости от снимаемой площади, масштаба съемки и требуемой точности геодезическим обоснованием могут быть: пункты геодезического обоснования и точки  съемочных теодолитных полигонов и ходов.

Высоты пунктов всех видов геодезического обоснования определяют проложением ходов геометрического нивелирования или тригонометрическим нивелированием.

6.6.3.Определение переходных точек съемочной сети

Специфическим  обоснованием мензульной съемки являются переходные точки съемочной сети. Дополнительная  точка съемочной сети, положение которой получают относительно точек съемочного обоснования непосредственно в процессе съемки данного участка местности, называется переходной точкой.

Положение  переходных точек получают на планшете графически полярным способом, в открытой местности прямой или боковой засечкой.

      Прямая засечка. Для определения положения точки С (рис. 6.18) прямой засечкой мензулу устанавливают в точках А и В, положение которых на планшете соответственно а и b известно. На точке А (первая станция), центрируют планшет, приводят поверхность его в горизонтальное положение и ориентируют планшет, приложив ребро линейки кипрегеля к точкам а и b  поворачивают планшет до тех пор пока визирная ось попадет на точку В. После этого, приложив ребро линейки кипрегеля к точке а, визируют на точку С, положение которой определяется на планшете, и прочерчивают линию вдоль ребра линейки. После этого переходят с мензулой в точку В (вторая станция), грубо ориентируют, центрируют, приводят планшет в горизонтальное

Рис.6.18. Схема прямой засечки:

А - первая станция мензулы;   В - вторая станция мензулы; С - определяемая точка положение и ориентируют его по линии bа. Теперь, приложив ребро линейки кипрегеля к точке b, визируют на точку С и прочерчивают линию. Пересечение двух прочерченных линий дает положение искомой точки с на планшете, с которой тут же производят съемку ситуации и рельефа, предварительно  определив высоту  Н_с.

Боковая засечка применяется, когда на одну из известных точек, например В, невозможно установить прибор (шпиль здания, антенна и др.).

Тогда на первой станции, например в известной точке А (рис.6.19), выполняют те же действия, что и при прямой засечке, проводят направление ас', на котором для центрирования приблизительно намечают точку с', после чего с мензулой переходят  на определяемую  точку С (вторая станция), центрируют планшет приближенно, так как положение точки с на планшете еще неизвестно, приводят в горизонтальное положение и ориентируют планшет по линии с'а, прочерченной на станции А (рис. 6.19). Приложив ребро

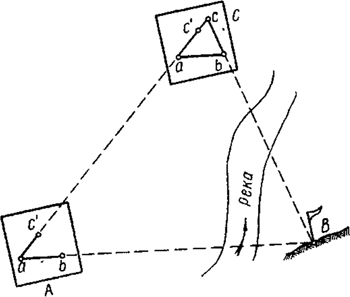

                 Рис. 6.19.  Схема   боковой  засечки:

 А - первая станция мензулы;   С - вторая станция мензулы; С - определяемая точка

линейки кипрегеля к точке b, визируют на точку В местности и вдоль ребра линейки прочерчивают линию bс. В пересечении линий, прочерченных с точек а и b, получают положение искомой точки с, с которой тут же производят съемку ситуации и рельефа, как с точки съемочной сети.

6.6.4. Способы съемки контуров и рельефа

Мензульную съемку ситуации и рельефа производят главным образом полярным способом с точек геодезической  съемочной сети, если они удобно расположены для съемки.

Если геодезическим обоснованием мензульной съемки служат точки, для которых вычислены координаты (пункты триангуляции, теодолитных ходов), то на планшете строят координатную сетку и точки наносят на план- шет по координатам.

Для предохранения планшета от загрязнения его накрывают листом чертежной бумаги «рубашкой», а края приклеивают к нижней поверхности доски. В месте съемки и расположения пунктов геодезического обоснования верхнюю бумагу вырезают. Для определения места выреза пользуются калькой высот, на которую нанесем пункты геодезического обоснования еще до покрытия планшета бумагой.

Планшет на точке центрируют с погрешностью, не превышающей точности масштаба, при условии, если с этой станции не будет определяться положение дополнительной переходной точки. Вехи, закрепляющие точки, при установке мензулы можно не вынимать из земли, однако мензулу следует ставить таким образом, чтобы погрешность центрирования получалась наименьшей.

Плоскость планшета считается горизонтальной, если пузырек уровня отклоняется от нульпункта не более чем на 2-3 деления.

Ориентировать планшет можно по пункту, расстояние до которого не меньше, чем допускаемое расстояние от мензулы до рейки при съемке ситуации и рельефа. Расстояния от мензулы  до съемочных  пикетов (так называют точки,  положение которых определяют относительно съемочной точки в процессе съемки данного участка местности), определяемые по дальномеру, не следует брать более 2,5 √М (в м),  где М - знаменатель численного масштаба плана. Для съемки нечетко выраженных контуров (границ болот на сенокосных, пастбищных и лесных участках, кустарников и др.) эти расстояния можно увеличивать в полтора раза.

При большом количестве контуров ситуации и пересеченном рельефе необходимо, чтобы точки съемочной сети располагались чаще, и не допускаются большие расстояния от мензулы до рейки. Увеличение числа станций ускоряет съемку и улучшает ее качество, так как при этом уменьшается вероятность пропуска отдельных форм рельефа и деталей ситуации.

Крутые склоны лощины, крутые берега речки рекомендуется снимать с противоположной стороны, так как в этом случае увеличивается обзорность снимаемой местности и уменьшаются углы наклона визирной оси, что очень важно при съемке рельефа.

Отсчеты по дальномерной рейке, как правило, берут между крайними нитями сетки (дальномерными штрихами). Если это не представляется возможным, то производят два отсчета: один между нижней и средней нитями, другой между средней и верхней, после чего отсчеты суммируют. Определение расстояния по дальномеру - сначала как отсчет между средней и крайней нитью, а затем, его удваивание - ведет к удваиванию погрешности определения расстояния. Этот прием допускают лишь в крайних случаях и только при условии симметричного расположения крайних нитей относительно средней.

Ситуацию и рельеф снимают при КЛ. В левой руке держат кипрегель, в правой - измеритель и карандаш. Ситуационные точки и пикеты на планшете обозначают только наколами, не прочерчивая на них направлений.

При обходе объекта съемки реечник ставит рейку на всех поворотах контура (рис.6.20). Контур считают прямой линией в том случае, если точки, лежащие на нем, отстоят от прямой линии на величину, не превышающую двойную точность масштаба.

Рис. 6.20. Схема выбора характерных контурных точек при съемке.

Обход по контуру какого-либо объекта при съемке ситуации поручают только одному реечнику и запрещают переходить на другой объект без разрешения топографа. При съемке замкнутого контура реечник обязан закон­чить обход в той точке, с которой его начал.

Контур снимаемого объекта на планшете проводят вслед за наколом ситуационной точки, в противном случае нет гарантии, что углы поворота контура будут правильно соединены линиями на планшете. Прямые линии проводят по линейке.

На каждой последующей станции съемку начинают с проверки ситуационных точек и пикетов, полученных на планшете с предыдущих станций. Этим осуществляются контроль съемки ситуации и определения положения станций.

Съемку рельефа производят одновременно со съемкой ситуации, причем высоты определяют только для таких точек ситуации, которые располагаются на характерных изгибах рельефа (рис.6.21).

 6.6.5. Определение высот пикетов и  изображение рельефа горизонталями.

 При изображении рельефа горизонталями  высоту сечения рельефа принимают в зависимости от назначения съемки, условий местности и масштаба съемки, о чем указано в техническом задании.

Высоты пикетов вычисляют и записывают с округлением до 0,1 м при высоте сечения 1 м и больше и до 0,01 м при высоте сечения 0,5 м и меньше.

Высоты  пикетов  вычисляют   по  формуле

                                    Н_пик = Н_ст + h,

где Н_ст - высота станции, на которой установлена мензула с кипрегелем; h - превышение между станцией и пикетом, определенное тригонометрическим нивелированием.

При мензульной съемке рельеф зарисовывают обязательно в поле в процессе определения высот пикетов (особенно при сложном рельефе) или после съемки всех пикетов на данной станции. Интерполирование горизонталей между пикетами производится способами, указанными в ...

После съемки всей ситуации с данной  станции определяют недостающие пикеты для проведения горизонталей, при этом рейку ставят также на всех характерных перегибах местности   (седловинах, вершинах, водотоках, водоразделах, перегибах скатов). Количество их зависит от характера рельефа (рис.6.21).

 Рис. 6.21. Схема выбора характерных  точек рельефа при съемке (числа обозначают места установки рейки).

На ровной местности пикеты выбирают реже, чем на местности с часто меняющимися уклонами и направлениями скатов. Когда характерные точки едва заметны или отстоят одна от другой на больших расстояниях, пикеты следует определять на расстоянии (в м)

                                 s ≤ 80|√h_с,

где h_с - высота сечения рельефа горизонталями.

При работе на бугристых песках и ямах допускается брать пикеты с таким расчетом, чтобы дать обобщенную его зарисовку горизонталями.

Если при проведении горизонталей окажется, что пикетов недостаточно или проведенные горизонтали неправильно выражают видимый топографу  рельеф, то определяют дополнительные пикеты и проверяют имеющиеся.

В тех случаях, когда какой-либо участок со станции не просматривается, следует перейти с мензулой на одну из реечных точек этого участка и зарисовать рельеф по имеющимся пикетам. В местах с пологими скатами, если их перегибы не выражаются горизонталями, проводят полугоризонтали, доводя их до середины соответствующего промежутка между основными горизонталями.

Для удобства чтения рельефа и выяснения направления ската утолщают каждую четвертую или пятую горизонталь с высотами, кратными круглому числу метров, и на горизонталях ставят скатштрихи по направлению ската. Количество скатштрихов определяется характером рельефа. При частой смене форм рельефа количество скатштрихов будет больше, чем при редкой. Наиболее частая расстановка скатштрихов требуется на седловинах, в лощинах, по которым не протекают ручьи или река, и на хребтах по линиям водоразделов.

Если съемка участка производится на нескольких планшетах, то для контроля и обеспечения правильности сводки ситуации и горизонталей по границам съемок ситуация и рельеф снимаются за границей съемки не менее чем на 4 мм.

Рельеф и ситуацию снимают массивом, окончательно обрабатывая массив с тем, чтобы не возвращаться к нему.

В той части планшета, где выполняют съемку, верхнюю бумагу планшета вырезают и все снимаемые объекты вычерчивают аккуратно карандашом в соответствии с принятыми условными знаками. Внутри контуров угодий (огородов, сенокосов, пастбищ и др.) подписывают их названия или очень редко ставят условные знаки.

Чтобы не загрязнять снятые части планшета, их закрывают писчей бумагой, приклеиваемой к верхней бумаге с нижней ее стороны. В местах, защищающих планшет от загрязнения, над пунктами геодезического обоснования прорезают окошечки для пользования этими пунктами при ориентировании планшета и определении положения переходных точек.

6.6.6. Калька контуров и высот.

В процессе съемки ежедневно или в крайнем случае не реже чем через день результаты съемки переносят на кальку контуров и кальку высот.

Кальку контуров составляют для того, чтобы избежать потери деталей съемки, искажений или неправильного наименования всех снятых объектов при вычерчивании планшета, а также не пропустить какой-либо объект. Путем копирования на просвет на кальку тушью наносят все элементы ситуации и рельефа, не выражающиеся горизонталями (промоины, обрывы и др.). На кальке подписывают названия населенных пунктов, чащ, рек, озер, посевов культур, числовые характеристики лесов, дорог, курганов, ям и т. п.

Если калька подверглась деформации, то копирование производят по частям, в пределах отдельных квадратов координатной сетки.

Кальку высот составляют для того, чтобы зафиксировать и легко разыскать все точки геодезического обоснования, переходные точки, а также пикеты, высоты которых записаны в журнале, высоты урезов воды, точек у родников и пр.

  6.6.7. Контроль работ.

Контроль состоит в следующем. Устанавливают достаточность густоты пунктов съемочной сети и переходных точек (по кальке высот). Проверяют правильность измерения углов наклона, вычислений превышений и высот пунктов съемочной сети, переходных точек. Определяют допустимость расхождений и невязок в превышениях, а затем правильность увязки превышений и вычисления высот. Просматривают качество вычерчивания плана в карандаше и его читаемость. Проверяют правильность ведения топографических журналов и калек контуров и высот. Проверяют сходимость контуров ситуации и горизонталей по рамкам со смежными планшетами. Для этого проверяющий должен иметь выкопировки по рамкам со смежных планшетов, на которых ситуацию и горизонтали наносят не менее чем на 2 см внутрь планшета.

Расхождения контуров ситуации по рамкам не должны превышать 0,7 мм для ясно выраженных и 2 мм - для неясно выраженных контуров.

Вопросы и задачи для самопроверки.

1. Каково отличие мензульной съемки от теодолитной (по технологии измерения горизонтальных углов и составлению плана)?

2.  Какие условия для поверок кипрегеля формулируются точно так же,  как и для поверок теодолита?

3.  В чем состоит установка мензулы в рабочее положение?

4. Напишите общую формулу для вычисления превышения в тригонометрическом нивелировании, назовите каждую из величин, входящих в эту формулу,  и покажите их на рисунке.

5. В чем сущность работы номограмм кипрегеля  КН?
